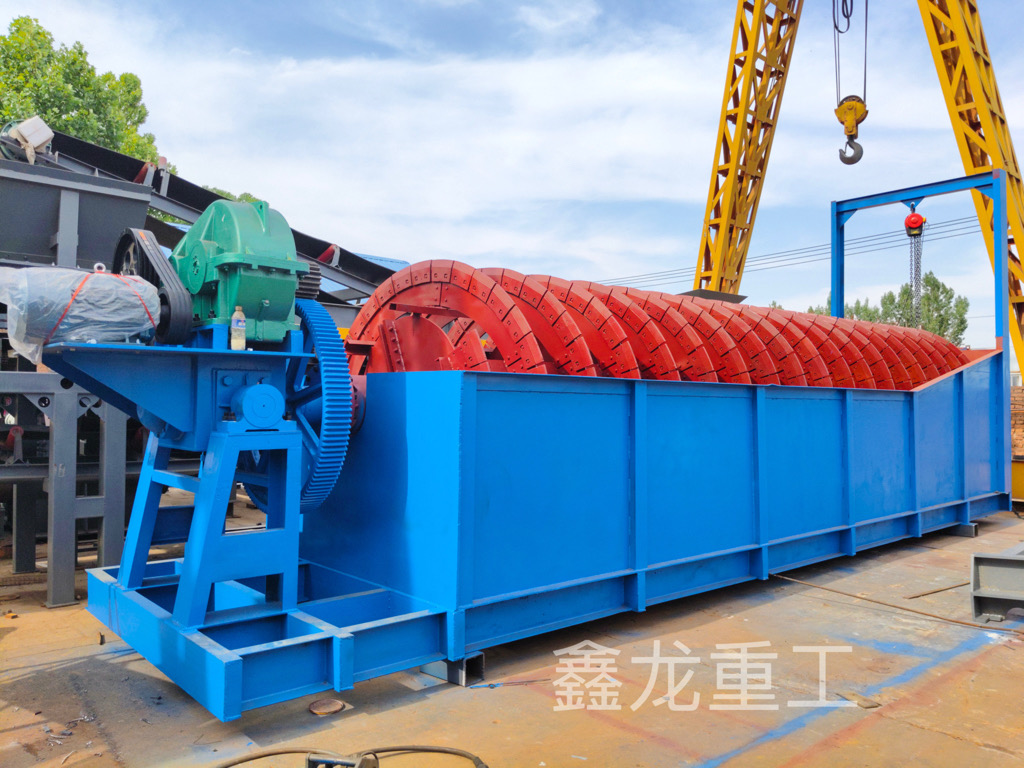

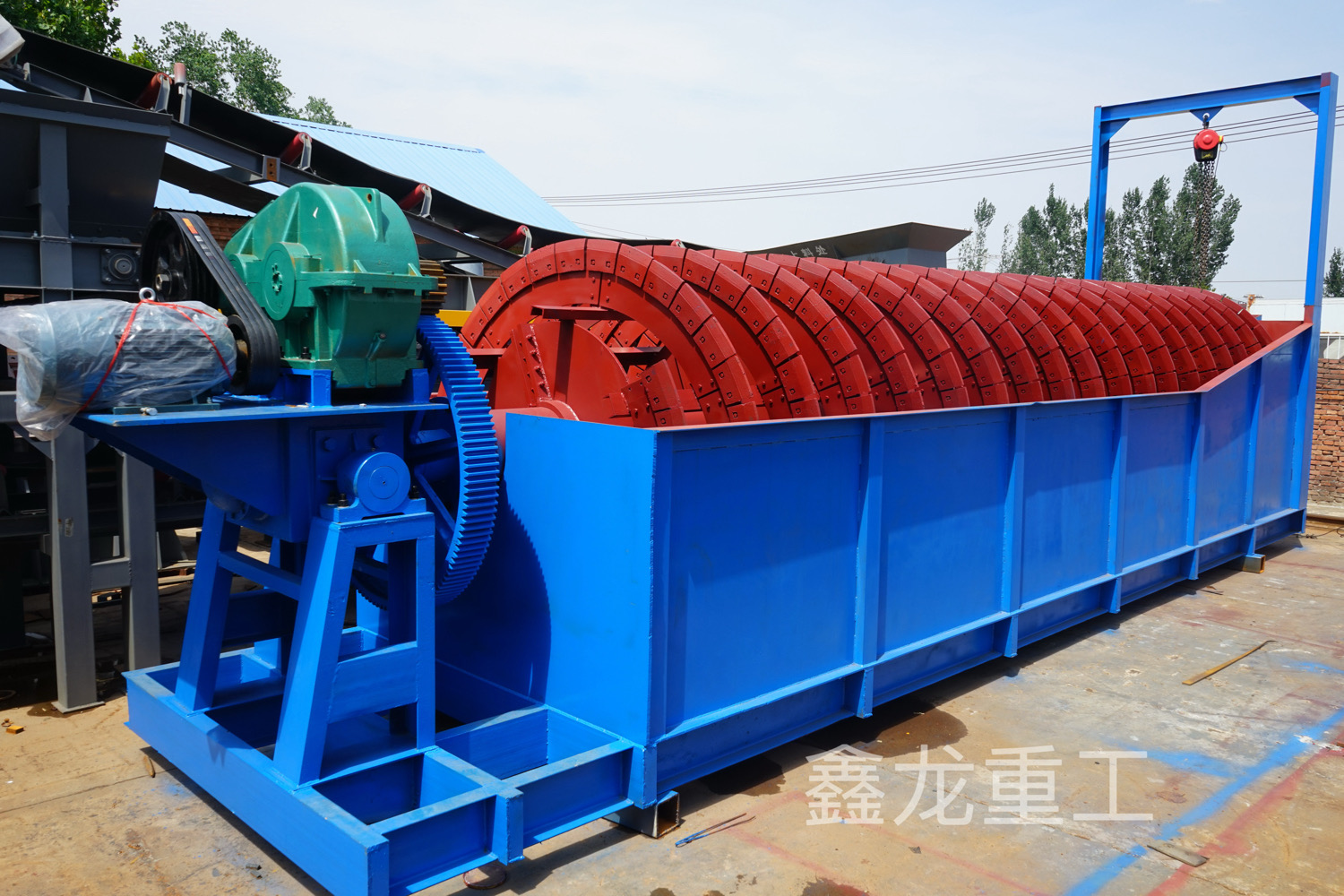

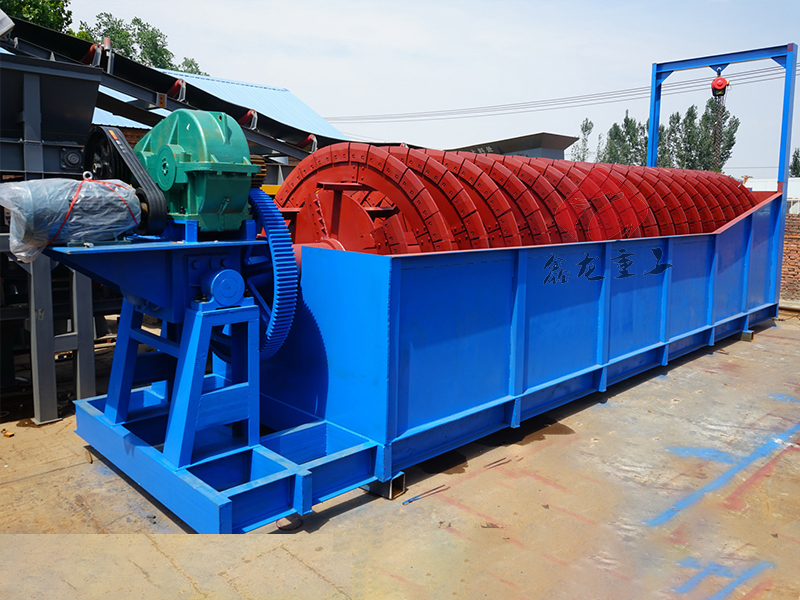

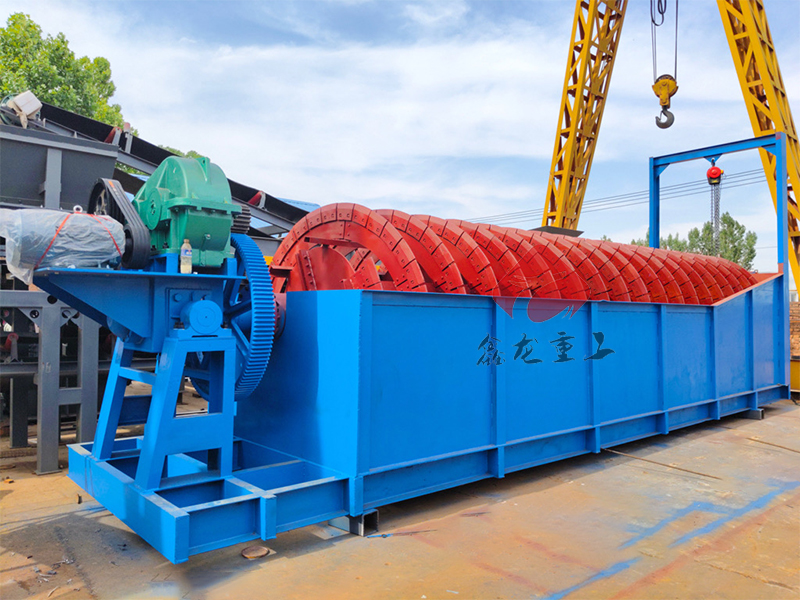

螺旋分级机是选矿中的重要设备之一。螺旋分级机主要有高堰式单螺旋和双螺旋，沉没式单螺旋和双螺旋几种。主要用于和球磨机组成闭路选矿生产线，有时也用于对含黏土矿石进行洗矿以及对矿浆进行脱泥、脱水等。
产品简介：
螺旋分级机操作方便，分级槽具有较大的倾斜角度，便于同磨矿机作自流连接。

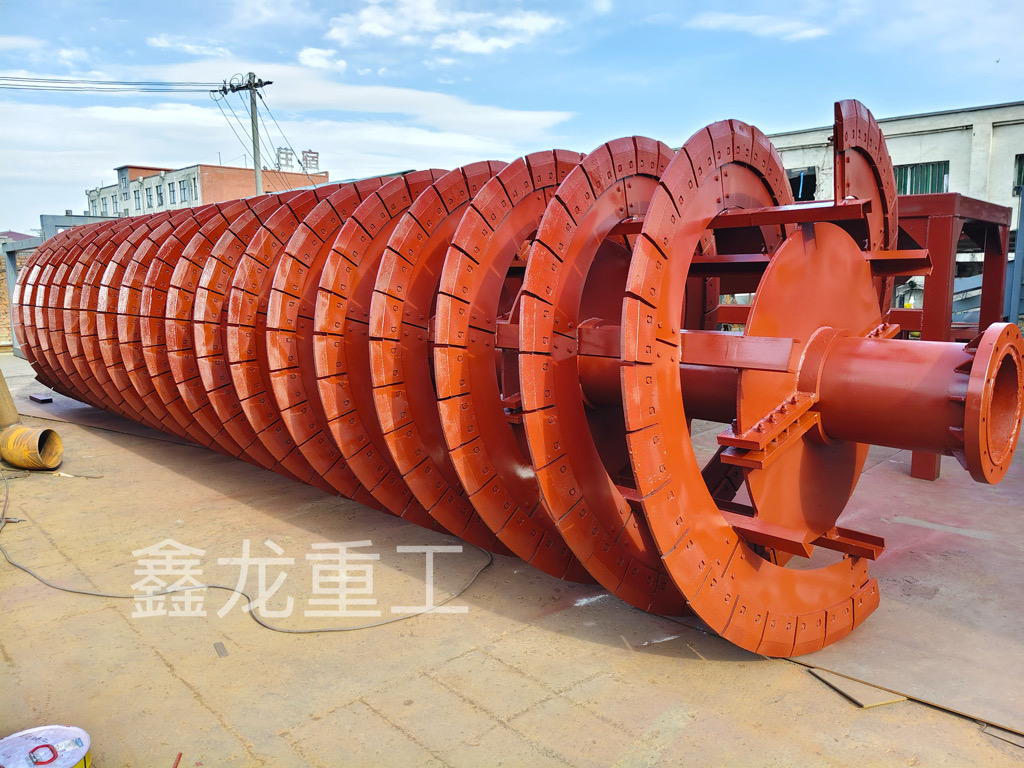

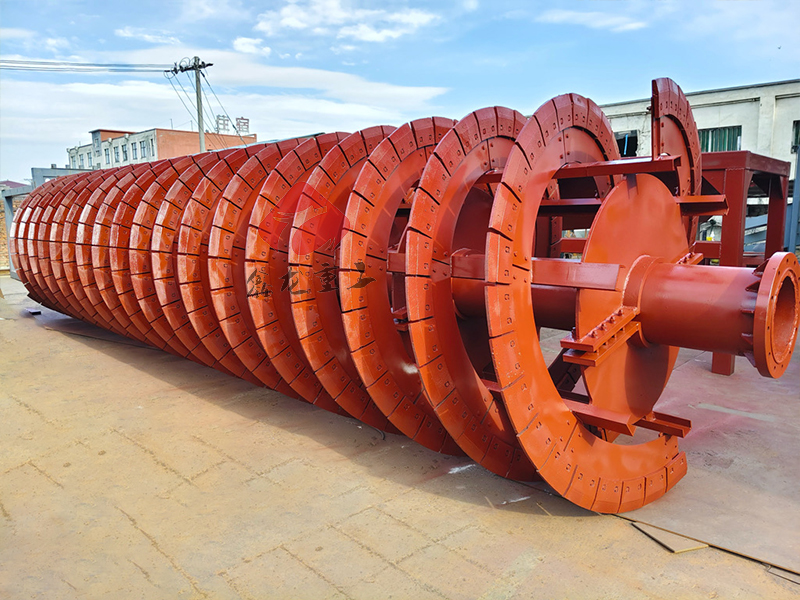

分级机的外形是一个U形斜槽，槽底的倾角为12°-18.5°，底部呈半园形。槽内安装有1或2个纵长的轴，沿轴长连续地安置螺旋形叶片。借上端传动机构带动螺旋轴旋转。如为双螺旋，从上部来看螺旋叶片均是向外转动。
螺旋分级机按分级液面的高低可分为高堰式和侵入式（或沉没式）两种。高堰式分级机的溢流高于下端螺旋轴的中心，而低于螺旋叶片的上缘。分级液面长度不大，液面可直接感受到螺旋叶片上搅动作用，故适于粗粒级分级作用，分级粒度多在0.15mm（100目）以上。侵入式（沉没式）分级机的下端螺旋叶片完全侵入在液面以上，分级面积大而又平稳，适于细粒级分级，分级粒度在0.15mm（100目）以下，它的溢流生产率高。此外，还有一种低堰式分级机，其分级液面低于下端螺旋轴承，液面很小，搅动作用大，主要用于含泥矿石的洗矿。
工作原理
矿浆由槽的旁侧给入。在槽的下部形成沉降分级面。粗颗粒沉到槽底然后被螺旋推向上方排出，在运输过程中并进行脱水。未及沉降的细颗粒被表层矿浆携带流经溢流堰排出。分级过程与在分泥斗中基本相同。在分级槽下端有一个框架，框架的上部横梁设有提升装置，用于调节螺旋叶片距槽底的距离，并在停车时将螺旋轴抬起，以防止矿砂沉积埋住螺旋叶片。
产品优势
改进型的分级机是在分级机返砂端增加了一处返砂自动提升装置，将原来在槽底排放的矿砂提升到分级机槽壁的一个适当位置排放，以适应于磨机取消大勺头后，每吨矿石可节电1-1.5度，同时避免了勺砂的频繁检修，并减缓了球磨机大小齿轮磨损。
<td width="44" valign="top" style="paddi

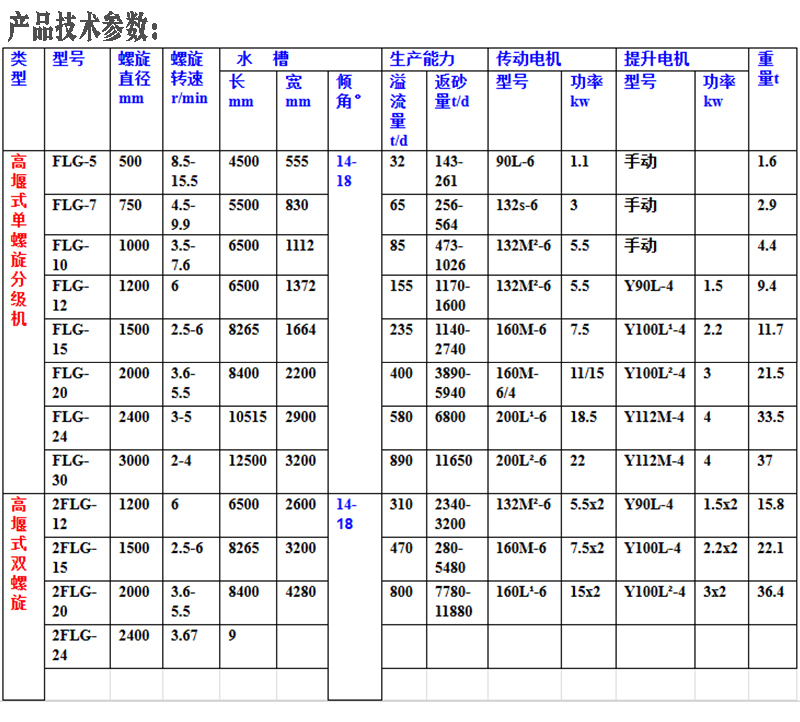

类型 | 型号 | 螺旋直径mm | 螺旋转速r/min | 水 槽 | 生产能力 | 传动电机 | 提升电机 | 重量t | |||||
长mm | 宽mm | 倾角° | 溢流量t/d | 返砂量t/d | 型号 | 功率kw | 型号 | 功率kw | |||||
高堰式单螺旋分级机 | FLG-5 | 500 | 8.5-15.5 | 4500 | 555 | 14-18 | 32 | 143-261 | 90L-6 | 1.1 | 手动 | 1.6 | |
FLG-7 | 750 | 4.5-9.9 | 5500 | 830 | 65 | 256-564 | 132s-6 | 3 | 手动 | 2.9 | |||
FLG-10 | 1000 | 3.5-7.6 | 6500 | 1112 | 85 | 473-1026 | 132M²-6 | 5.5 | 手动 | 4.4 | |||
FLG-12 | 1200 | 6 | 6500 | 1372 | 155 | 1170-1600 | 132M²-6 | 5.5 | Y90L-4 | 1.5 | 9.4 | ||
FLG-15 | 1500 | 2.5-6 | 8265 | 1664 | 235 | 1140-2740 | 160M-6 | 7.5 | Y100L¹-4 | 2.2 | 11.7 | ||
FLG-20 | 2000 | 3.6-5.5 | 8400 | 2200 | 400 | 3890-5940 | 160M-6/4 | 11/15 | Y100L²-4 | 3 | 21.5 | ||
FLG-24 | 2400 | 3-5 | 10515 | 2900 | 580 | 6800 | 200L¹-6 | 18.5 | Y112M-4 | 4 | 33.5 | ||
FLG-30 | 3000 | 2-4 | 12500 | 3200 | 890 | 11650 | 200L²-6 | 22 | Y112M-4 | 4 | 37 | ||
高堰式双螺旋 | 2FLG-12 | 1200 | 6 | 6500 | 2600 | 14-18 | 310 | 2340-3200 | 132M²-6 | 5.5x2 | Y90L-4 | 1.5x2 | 15.8 |
2FLG-15 | 1500 | 2.5-6 | 8265 | 3200 | 470 | 280-5480 | 160M-6 | 7.5x2 | Y100L-4 | 2.2x2 | 22.1 | ||
2FLG-20 | 2000 | 3.6-5.5 | 8400 | 4280 | 800 | 7780-11880 | 160L¹-6 | 15x2 | Y100L²-4 | 3x2 | 36.4 | ||
2FLG-24 | 2400 | 3.67 | 9
