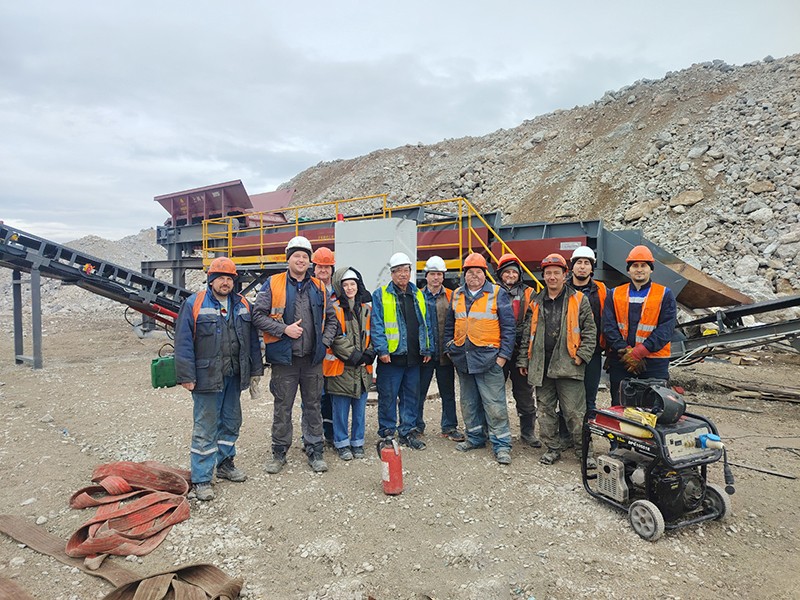

雪橇移动式泥石分离机俄罗斯用户现场

雪橇式移动泥石分离机俄罗斯用户现场

该机为俄罗斯客户量身订做的，型号宽1500mm长10米，泥石分离机筛分间隙80mm，筛分通过量800吨/时，配套重型链板喂料机。泥石分离机可将含泥大的原石、矿石将其彻底分离，从而降低后续分选与破碎设备的负荷。该机轴距与碟片决定了筛分尺寸的大小，选配尺寸非常广泛，并可根据物料组分、湿度等自动调节运行转数。既能化解短缺的矿石资源变废为宝，又达到了资源回收利用的长效机制。该机筛分进料大，产量大，能耗低、效率高、筛分方式为波动型，所以也叫波辊筛。对于含泥大的物料不需用水即可彻底分离，并可替代传统的振动给料机、棒条筛、振动筛、溜筛、滚筒筛、摇摆筛、重筛等筛分设备。

工作原理：

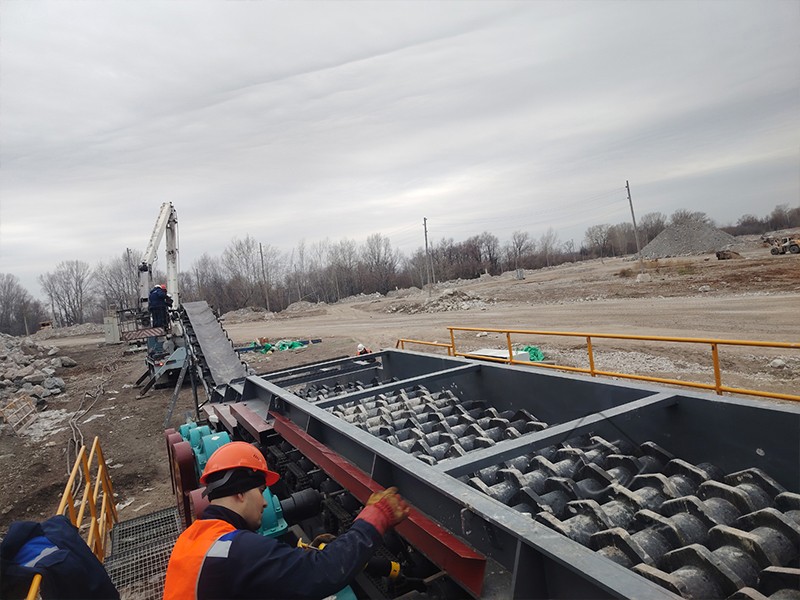

通过电机带动多级装置的连动轴，进行有规律的翻转运动，由滚轴上配置的碟盘用来搏动物料前进，筛面由很多根直线排布回转碟片构成，在滚轴上有相等的筛盘排布，滚轴通过齿轮带动轮链传动而旋转，其旋转方向与原料流动方向一致，轴与轴之间有间隙，确定分离物料的大小，镶嵌在轴上的不规则耐磨装置托起大粒度物料向前运动，因为筛轴是按各不相同的运行方向设计的，所以当材料在运行方向较高的地方运行时的速度较快；当材料在运行方向较低的地方运行时的速度较低缓。两种各不相同的速度运行下的材料，在筛面某一地方相汇时开始做轴向运作，达到了提高筛分的工作效率，小颗粒物料则落入分离机底部由皮带机送出。它克服了各种振动筛在筛分较湿物料时出现的筛网粘堵问题，提高了分离系统的产量和可靠性。

结构说明：

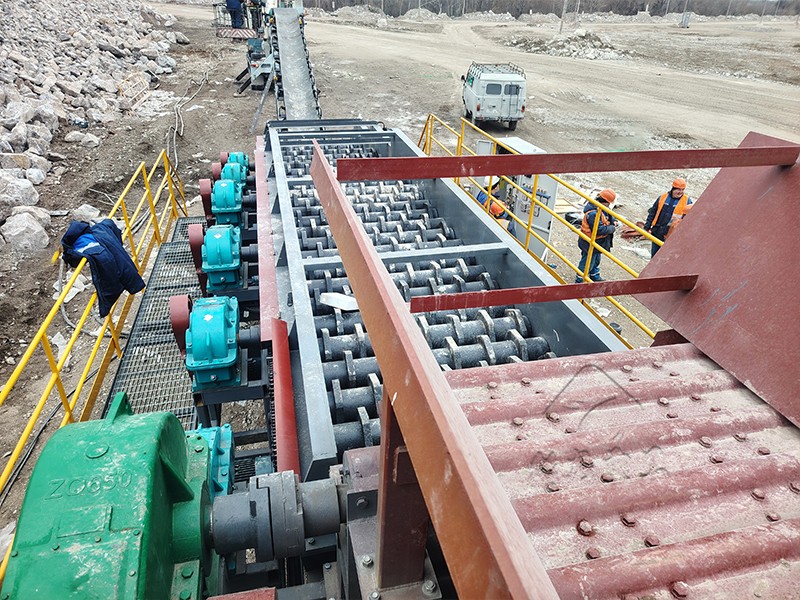

本筛机主要由箱体、箱体衬板、碟片、传动轴、调速电机、电机台座、链条链轮、支架等组成。

1、筛箱：由厚度不同的国标Q235钢板焊制而成，具有一定的强度和刚度，是筛机的主要组成部分。

2、碟片：采用加厚高锰材料，坚固耐磨。

3、调速电机：使用与维修方法详见振动电机使用说明书。

4、电机台座：安装电机，使用前连接螺钉必须拧紧，特别是新筛机试用前三天、必须反复紧固，以免松动造成事故。

5、传动：采用耐磨双链轮链条传动，传动效率高，运行稳定。

6、支架：由国标方钢和槽钢组成，支持着筛箱，安装时支柱必须垂直与地面，两支柱下面的槽钢应相互平行，

7、底座：底座采用无缝厚皮管材制作而成，到达现场无需做基础安装，地基夯实平整就可以正常运行工作。
