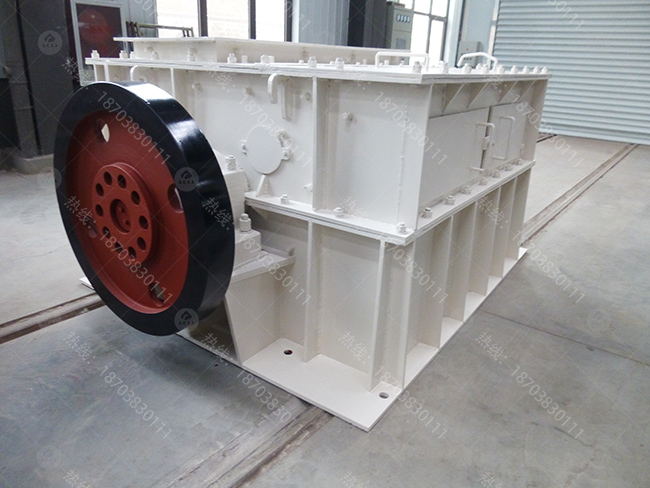

环锤式破碎机

   环锤式破碎机又叫环锤破，广泛用于矿山、水泥、煤炭、冶金、建材、公路、燃化等部门对中等硬度及脆性物料进行细碎。如原煤、煤矸石、沙岩、页岩、石灰石、石膏等物料。环锤式破碎机可根据用户要求调整蓖条间隙，改变出料粒度，以满足不同用户的不同需求。

结构组成

　　环锤式破碎机由转子、机体、调节机构等主要部分组成，电动机通过弹性柱销联轴器直接驱动转子。转子部分由主轴、端部圆盘、锤头卡盘、锤轴等主要零件组成。环锤吊挂在锤轴上，锤轴安装在端部圆盘和锤头卡盘上，端部圆盘和卡盘用平键和圆螺母固定在主轴上。机体部分由上下机壳、破碎板、筛板、筛架、衬板等主要零件组成。破碎板和筛板安装在筛架上。筛架的一端用轴悬挂在上机体两侧的轴座上，另一端通过连接板与调节机构相连。衬板安装在机壳两侧的内壁上，用以保护机壳不受磨损。破碎筛板与转子形成破碎腔。机器的调节部分通过筛架的拉杆进行调节。

工作原理

　　环锤式破碎机是一种带有环锤的冲击式破碎机。环锤不仅能随转子公转，还能绕锤轴自转。物料进入破碎腔后，首先受到随转子高速旋转的环锤的冲击作用而破碎，被破碎的物料从环锤处获得动能，高速地冲向破碎板，受到二次破碎，然后落到筛板上，受到环锤地挤压和磨剥进一步破碎，并透过筛孔排出。个别较大的物料,在筛条上再次经锤头的冲击,研磨,挤压而破碎,物料被锤头从间隙中挤出.从而获得所需粒度的产品。

产品优势

　　1、物料悬空，破碎能耗低、噪音低，粉尘少。
　　2、特殊耐磨锤头，冲击力大，耐磨性无可非议。
　　3、栅格尺寸可调，产品粒度可控，颗粒形状好。
　　4、机箱可翻转，检修更方便。
　　5、方柄螺栓，抗冲击、抗磨损。
　　6、结构紧凑，机器刚性强，移动方便。

使用须知

　　1、更换环锤时，先打开后部机体(或活动盖板)，然后盘动转子，使锤轴处于中间机体和后部机体之间，能够由卡盘抽出，取出锤轴上的插销，取出锤轴，进行更换。
　　2、更换筛板时，先打开后部机体(或活动盖板)，松开禁固筛板的螺钉，然后取出筛板，进行更换。
　　3、轴承座内的润滑脂，每隔3-6个月更换一次，加油量约为轴承座内部空间的三分至二，轴承用钠基或钙钠基润滑脂润滑。
