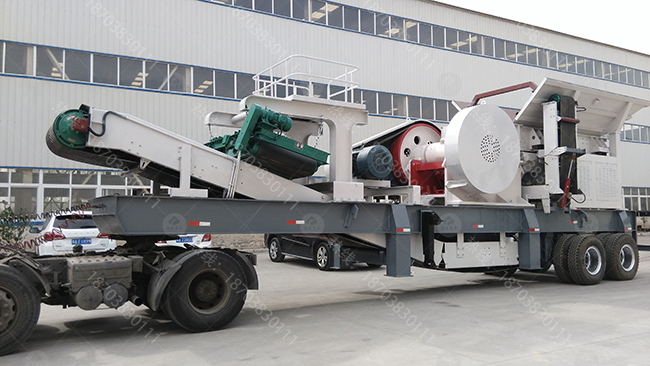

颚式破碎移动站(又称移动鄂式破碎站、轮胎颚式移动破碎机、移动颚式破碎机)是中厚机械研发生产的新型岩石移动粗碎设备,它的设计理念是充分适应移动破碎的各种情况,不需要基础,随到随用。消除破碎场地、环境、基础配置对客户破碎作业的障碍,真正为客户提供简捷、低成本的岩石破碎设备。该移动破碎站广泛用于冶金、化工、建材、水电等经常需要搬迁作业的物料加工,特别是高速公路、铁路、水电工程、矿山等流动性石料的作业,用户可根据加工原料的种类,规模和成品物料要求的不同采用多种配置形式。
颚式破碎移动站结构组成
鄂式破碎移动站主要组成:牢固机架、轮胎总成、液压部分、鄂式破碎机、给料机、振动筛、传送带、电动机和制动控制箱等。
颚式破碎移动站工作原理
物料经给料机均匀输送到破碎机内,鄂式破碎机作初步破碎后,通过圆振动筛构成闭路系统,实现物料的循环破碎,成品物料由皮带输送机输出,进行连续破碎作业。颚式移动破碎站可以根据实际生产需要去除圆振动筛,实现对物料直接进行初步破碎,与其他破碎设备配套使用操作方便、灵活。
移动破碎站性能特点
1、降低物料运输成本,可以在现场加工物料,不必将物料搬离现场再加工,大大地降低了物料的运输成本。
2、一体化整套机组 消除了分体组件的繁杂场地基础设施安装作业,降低了工时消耗。
3、组合灵活,适应性强,可根据客户的不同破碎工艺要求来组成。
4、转向牵引轴,便于公路运输及场地深入,机组合理紧凑的空间布局,提高了场地移动的灵活性。
5、配套安装电动机和控制箱一体化,用人少,操作更加简单。
颚式破碎站技术参数
型号 | 给料机型号 | 鄂破型号 | 主皮带机型号 | 更大进料(mm) | 出料口调整范围(mm) | 生产能力(t/h) | 电机功率(kw) | 运输尺寸(LxWxH)(mm) | 除铁器(选配) | 移动车架 |
YD50 | ZSW0730 | PE400x600 | B650L6M | 340 | 40-100 | 30-50 | 43 | 8600x2520x3770 | RCYD | 双轴 |
YD70 | ZSW0932 | PE500x750 | B800L7M | 425 | 50-100 | 50-70 | 57 | 9600x2520x3500 | RCYD | 双轴 |
YD100 | ZSW0940 | PE600x900 | B1000L8M | 500 | 95-165 | 80-100 | 72 | 11097x3759x3500 | RCYD | 双轴 |
YD180 | ZSW1142 | PE750x1060 | B1000L11M | 630 | 80-180 | 180-200 | 147 | 13300x2900x4440 | RCYD | 三轴 |
注:配置可根据客户要求来自由组合
