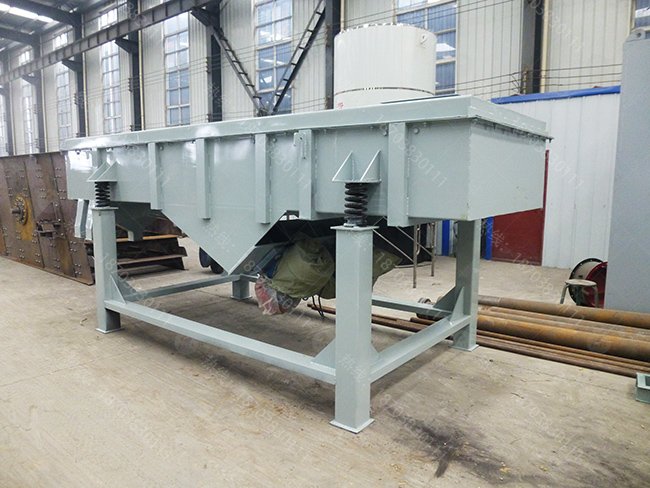

直线振动筛(又称直线筛)是利用振动电机激振作为振动源,使物料在筛网上被抛起,同时向前作直线运动,物料从给料机均匀地进入筛分机的进料口,通过多层筛网产生数种规格的筛上物、筛下物,分别从各自的出口排出,分封闭式和敞开式两种,是一种细粉筛分设备。广泛用于矿山、煤炭、碳素、冶炼、建材、耐火材料、轻工、化工、粮食、化肥等行业。
结构组成
直线振动筛由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架等组成。
工作原理
直线振动筛采用双振动电机驱动,当两台振动电机做同步、反向旋转时,其偏心块所产生的激振力在平行于电机轴线的方向相互抵消,在垂直于电机轴的方向叠为一合力,因此筛机的运动轨迹为一直线。其两电机轴相对筛面有一倾角,在激振力和物料自重力的合力作用下,物料在筛面上被抛起跳跃式向前作直线运动,从而达到对物料进行筛选和分级的目的。可用于流水线中实现自动化作业,可筛分出多种不同粒度的物料。
直线振动筛特点
1、具有耗能低、产量高、结构简单、易维修、全封闭结构,无粉尘溢散,自动排料,更适合于流水线作业。
2、筛网装框结构设计,方便和快速更换筛网 (只需3到5分钟),此种设计允许使用各种筛网 (尼龙、不锈钢、特种龙、PP网等)。
3、筛箱采用国标Q235钢板焊制而成,具有的强度和刚度,振动不变形。
4、筛机结构简单,维修率低,能耗低,一人即可操作。
技术参数
型号 | 公称尺寸 | 物料粒度(mm) | 筛面倾角(°) | 振幅 (mm) | 层数(s) | 功率(kw) |
DZSF-520 | 500*2000 | 0.074-10 | 0-7 | 4-10 | 1-5 | 2*(0.4-0.75) |
DZSF-525 | 500*2500 | |||||
DZSF-1020 | 1000*2000 | |||||
DZSF-1025 | 1000*2500 | 2*(0.4-1.1) | ||||
DZSF-1030 | 1000*3000 | 2*(1.1-1.5) | ||||
DZSF-1040 | 1000*4000 | |||||
DZSF-1235 | 1200*3500 | 2*(1.1-2.2) | ||||
DZSF-1250 | 1200*5000 | |||||
DZSF-1535 | 1500*3500 | |||||
DZSF-1560 | 1500*6000 | 2*(2.2-3.7) | ||||
DZSF-1845 | 1800*4500 | 0.074-15 | ||||
DZSF-2050 | 2000*5000 | |||||
DZSF-2260 | 2200*6000 |
注:可根据客户筛分要求定做。
