筛分设备

无轴滚筒筛

在线咨询全国热线
0373-6811555

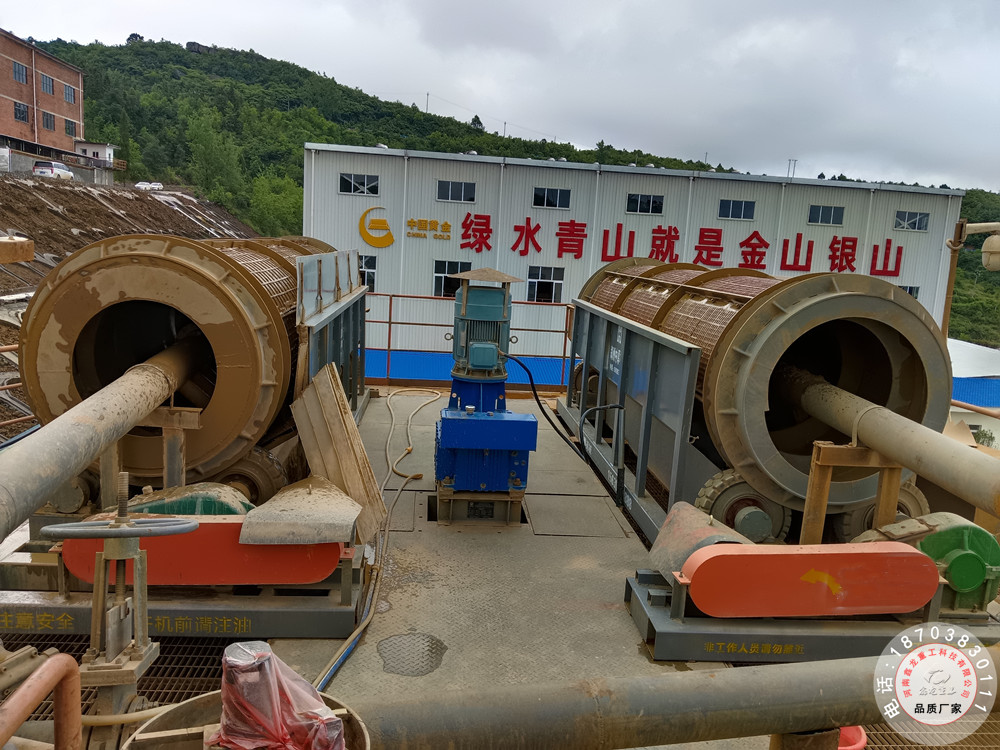

无轴滚筒筛主要针对物料的颗粒大小进行分级处理,广泛应用于电力、矿山、冶金、建材,化工等生产行业。常用于耐火材料、煤炭、化肥、砂场石块的分级,以及煤,焦炭,白灰,砂金矿等粘湿物料的筛选,使产品结构更匀整,以满足生产需要,筛下产品更大100mm,中间10-50mm,zui细可达3mm以下。


 结构特点

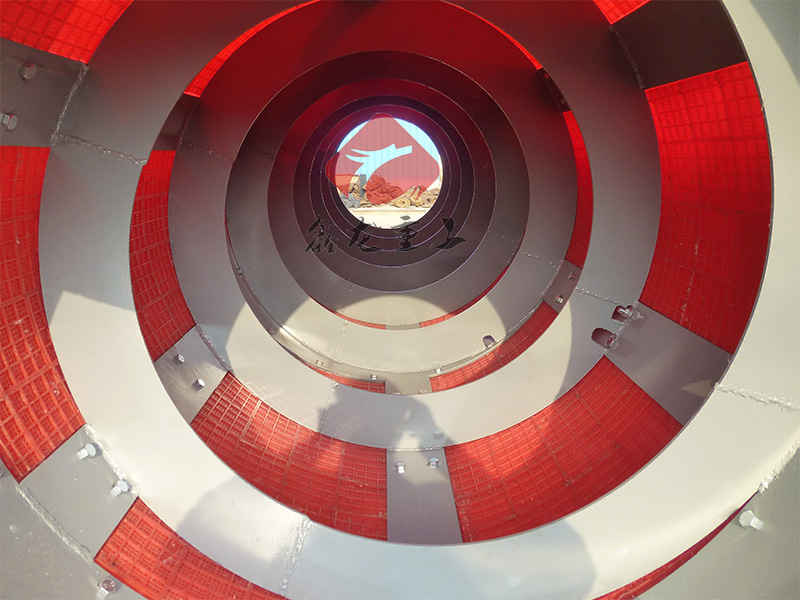

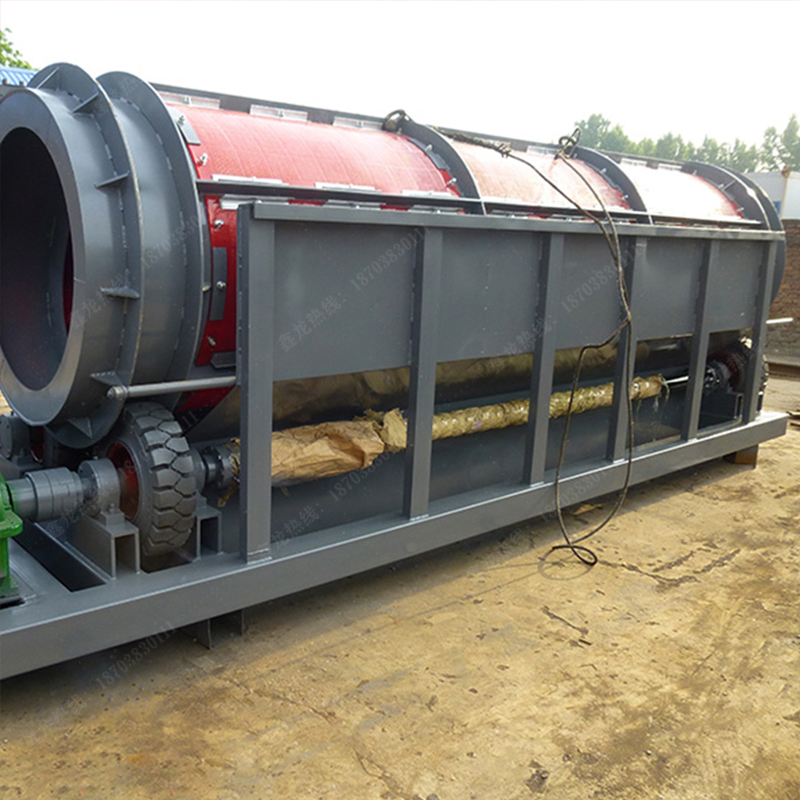

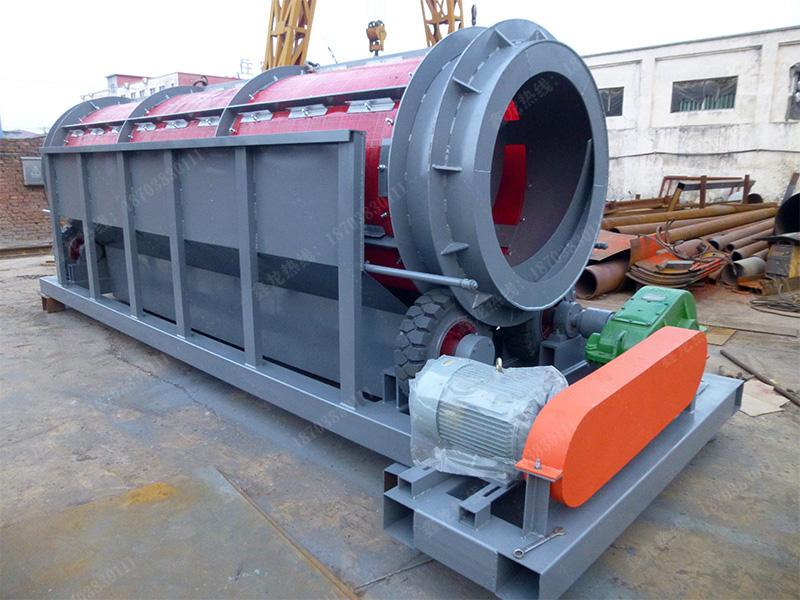

无轴滚筒筛主要有电机、减速机、滚筒齿轮装置、机架、密封盖、进出料口组成。滚筒装置倾斜安装于机架上。电动机经减速机与大小齿轮装置连接在一起,驱动滚筒装置绕其轴线转动。当物料进入滚筒装置后,由于滚筒装置的倾斜与转动,使筛面上的物料翻转与滚动,使合格物料(筛下产品)经滚筒后端底部的出料口排出,不合格的物料(筛上产品)经滚筒尾部的排料口排出。由于物料在滚筒内的翻转、滚动,使卡在筛孔中的物料可被弹出,防止筛孔堵塞。


性能特点
1
、无轴滚筒筛分机采用实心轮胎传动,摩擦系数小,磨损轻。

2、滚筒支承采用整体结构,运行平稳,不振动,噪声低。
3、内部滚筒筛网配件采用分体设计,结构简单,更换维修快捷方便。
4、滚筒体采用全密封结构,不扬尘,不污染。
5、采用减速机大小齿轮传动,传动效率高,功率小,能耗低,节能效果明显。
6、可按客户要求采用不同筛网材质,筛孔尺寸,筛分效率高,使用寿命长,维护成本低 。


技术参数



   型号

出力
  (t/h)

功率
  (kw)

筛筒直径
  (mm)

筛筒长度
  (mm)

 入料粒度

 (mm)

筛下粒度
  (mm)

外型尺寸
  (长×宽×高mm)

1015

50

3.0

1000

1500



≤300







0~100

2600×1400×1700

1020

100

4.0

1000

2000

 3390×1400×2140

1225

160

5.5

1200

2500

 4146×1600×2680

1530

250

7.5

1500

3000

 4460×1900×2820

1545

350

11

1500

4500



≤400

5960×1900×3080

1848

450

15

1800

4800

6500×2350×4000

2055

600

22

2000

5500

7500×2550×4800

2265

800

30

2200

6500

8500×2750×5000

注:1可根据用户的不同实际情况,可专业定制各种型号规格、各种方式的高效滚筒筛。

2设备材质:碳钢、不锈钢、聚氨酯筛网、冲孔网、钢编网等。
