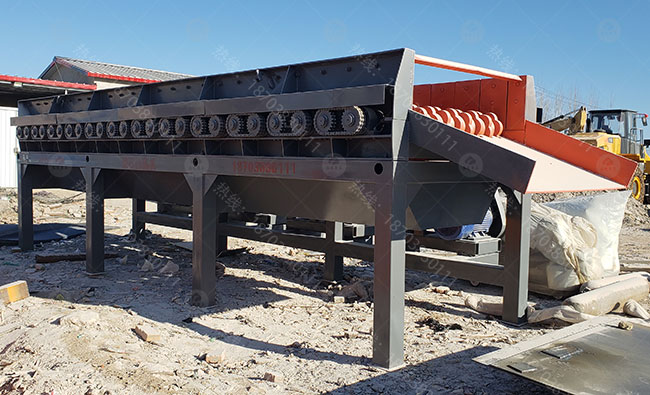

土包石泥石分离机

   泥石分离机又叫辊轴筛、土石分离机、等厚筛、蝶形筛、波动辊。适用于泥石/砂石/矿石等各类石料，各类生活垃圾、各类商业/工业垃圾、煤炭、装潢/建筑废弃物、粘湿物料等分离工况，可以将按照不同的比重、尺寸、形状进行分类，从而降低后续分选、破碎设备的负荷。轴距与碟片决定了筛分尺寸的大小，选配尺寸非常广泛，并可根据物料组分、湿度等自动调节运行转数，有效进行分级。

工作原理

   通过电机带动多级装置的波动轴，进行有规律的翻转运动，由滚轴上配置的碟盘用来波动物料前进，筛面由很多根直线排布回转碟片构成，在滚轴上有相等的筛盘排布，滚轴通过齿轮带动轮链传动而旋转，其旋转方向与原料流动方向一致，轴与轴之间有间隙，确定分离物料的大小，镶嵌在轴上的不规则耐磨装置托起大粒度物料向前运动，因为筛轴是按各不相同的运行方向设计的，所以当材料在运行方向较高的地方运行时的速度较快；当材料在运行方向较低的地方运行时的速度较低缓。两种各不相同的速度运行下的材料，在筛面某一地方相汇时开始做轴向运作，达到了提高筛分的工作效率，小颗粒物料则落入分离机底部由皮带机送出。它克服了各种振动筛在筛分较湿物料时出现的筛网粘堵问题，提高了分离系统的产量和可靠性。

结构说明

本筛机主要由箱体、箱体衬板、碟片、传动轴、调速电机、电机台座、链条链轮、支架等组成。

1、筛箱：由厚度不同的国标Q235钢板焊制而成，具有一定的强度和刚度，是筛机的主要组成部分。

2、衬板：采用耐磨锰板，用加强螺栓连接，更换方便。

3、碟片：采用加厚高锰合金材料，坚固耐磨。

4、电机：采用国标品牌，另配有变频新技术启动装置，长期使用能耗低。

5、电机台座：安装电机，使用前连接螺钉必须拧紧，特别是新机试用前三天、必须反复紧固，以免松动。

6、传动：采用耐磨双链轮链条传动，传动效率高，运行稳定，维修率低。

7、支架：由国标方钢和槽钢组成，支持着筛箱，安装时支柱必须垂直与地面，两支柱下面的槽钢应相互平行。

多级联动滚轴筛技术参数
