皮带输送机又名带式输送机，输送带是根据托辊摩擦传动原理而运动，适用于输送堆积密度小于1.67吨/立方米的粉状、粒状、小块状的低磨蚀性物料及袋装物料，如矿石、砂石、水泥原料、化工、化肥、粮食等。胶带输送机可在环境温度-20℃至+40℃范围内使用，被送物料温度小于60℃。其机长及装配形式可根据用户要求确定。传动可用电滚筒，减速机等驱动装置。

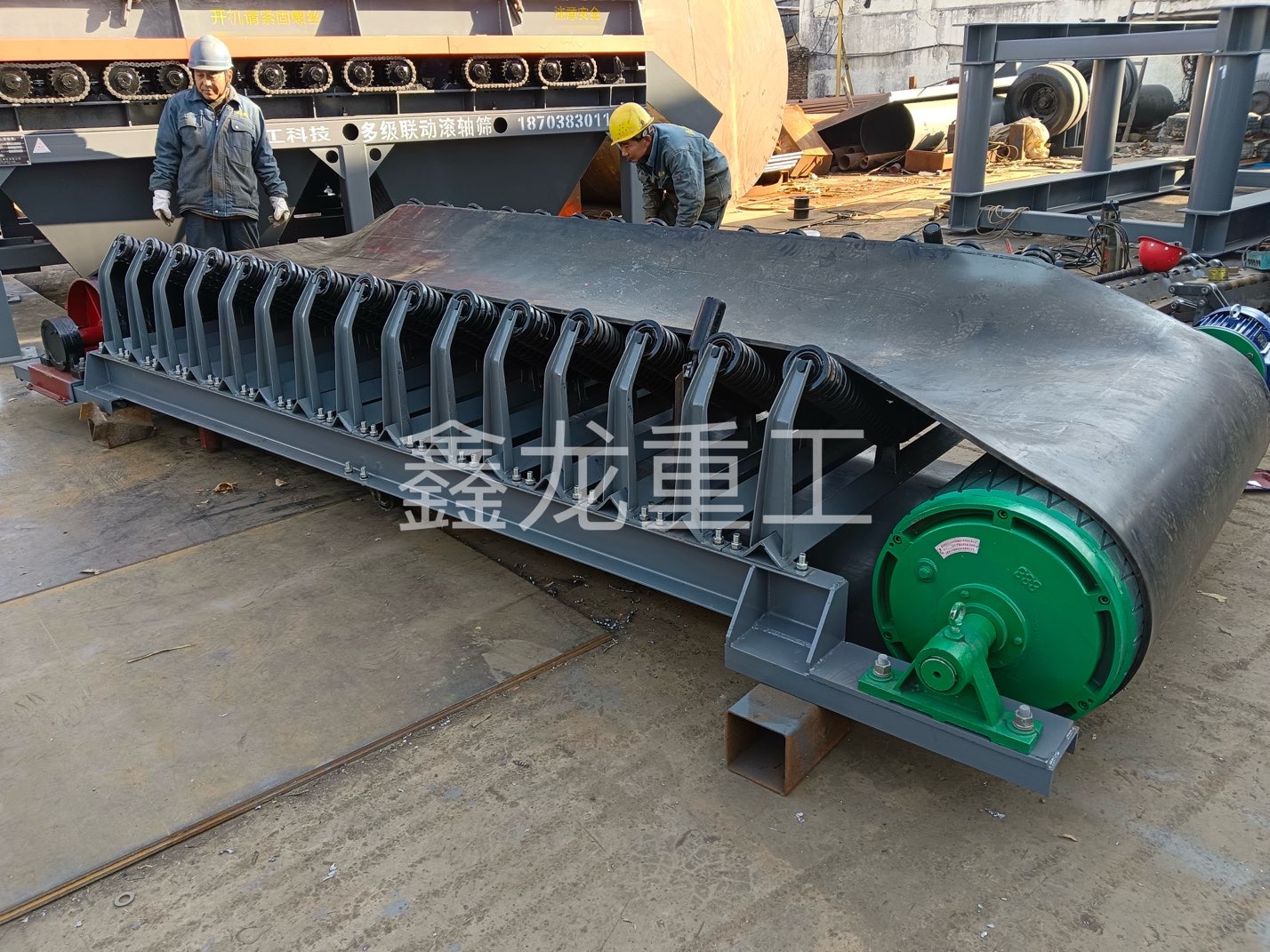

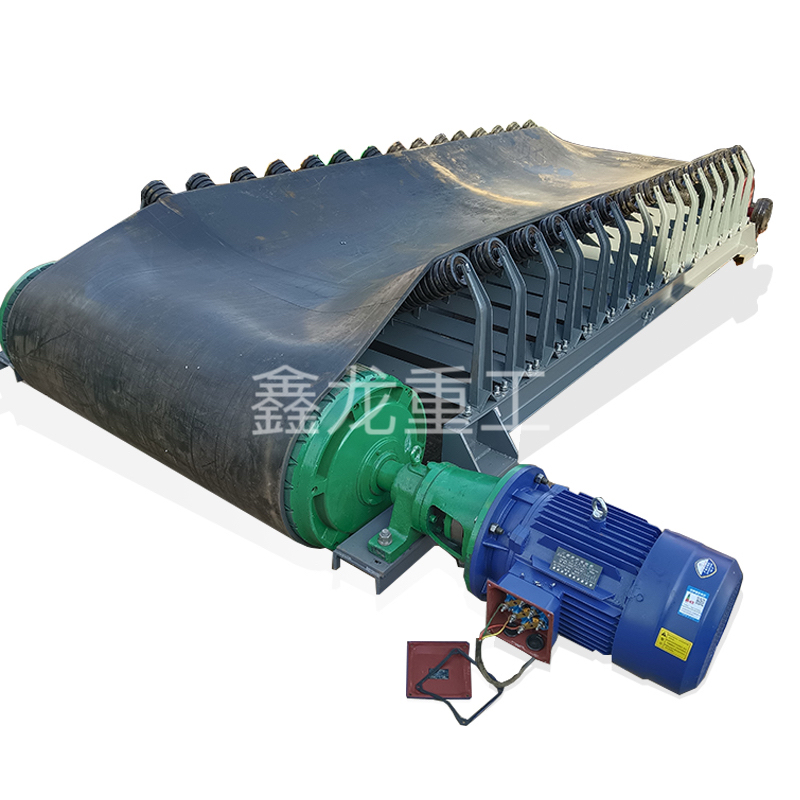

工作原理：皮带输送机主要由两个端点滚筒及紧套其上的闭合输送带组成。带动输送带转动的滚筒称为驱动滚筒（传动滚筒）；另一个仅在于改变输送带运动方向的滚筒称为改向滚筒。驱动滚筒由电动机通过减速器驱动，输送带依靠驱动滚筒与输送带之间的摩擦力拖动。驱动滚筒一般都装在卸料端，以增大牵引力，有利于拖动。物料由喂料端喂入，落在转动的输送带上，依靠输送带摩擦带动运送到卸料端卸出。当输送能力和运距较大时，可配中间驱动装置来满足要求。根据输送工艺的要求，可以单机输送，也可多机组合成水平或倾斜的运输系统来输送物料。
皮带输送机参数
型号规格 | 运输胶带 | 输送长度mm | 转动滚筒直径mm | 生产能力t/h | 功率kw | ||
宽度mm | 速度m/s | 倾角° | |||||
TD-500 | 500 | 0.8 ~2.5 | 0 ~20 | 20~240 | 500、630 | 40~230 | 1.5~30 |
TD-650 | 650 | 0.8~2.5 | 0 ~20 | 20~240 | 500、630 | 67~391 | 1.5~45 |
TD-800 | 800 | 0.8~3.15 | 0 ~20 | 20~240 | 500、630 | 118~824 | 2.2~75 |
TD-1000 | 1000 | 1~3.15 | 0 ~20 | 20~240 | 500、630、800 | 230~1233 | 4~100 |
TD-1200 | 1200 | 1~3.15 | 0 ~20 | 20~240 | 500、630、800 | 300~1600 | 5.5~130 |
TD-1400 | 1400 | 1~3.15 | 0~20 | 20~240 | 630、800、1000 | 400~2000 | 7.5~160 |
注：以上数据仅供参考，具体数据以实际订货为准。
<
<
<
