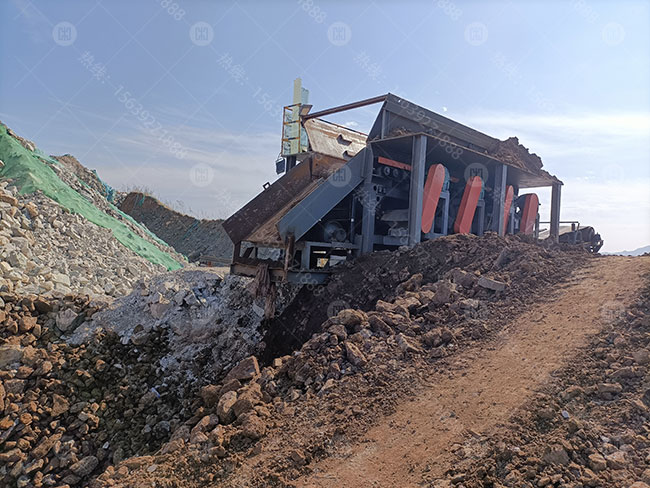

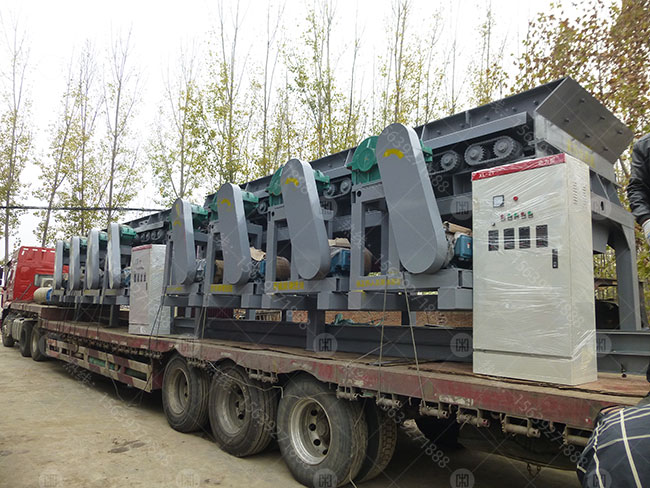

响应绿色矿山,合理利用资源,目前很多砂石废料堆积如山,大多都是矿山的上皮层,清理疏通河道原料等,里面含有大量的石料,用普通设备选不出来,浪费人力财力,废弃可惜,还长期占用土地。该机主要针对泥巴多的原料分离筛分、给料输送等。
工作原理:
通过电机带动多级装置的连动轴,进行有规律的翻转运动,由滚轴上配置的碟盘用来搏动物料前进,筛面由很多根直线排布回转碟片构成,在滚轴上有相等的筛盘排布,滚轴通过齿轮带动轮链传动而旋转,其旋转方向与原料流动方向一致,轴与轴之间有间隙,确定分离物料的大小,镶嵌在轴上的不规则耐磨装置托起大粒度物料向前运动,因为筛轴是按各不相同的运行方向设计的,所以当材料在运行方向较高的地方运行时的速度较快;当材料在运行方向较低的地方运行时的速度较低缓。两种各不相同的速度运行下的材料,在筛面某一地方相汇时开始做轴向运作,达到了提高筛分的工作效率,小颗粒物料则落入分离机底部由皮带机送出。它克服了各种振动筛在筛分较湿物料时出现的筛网粘堵问题,提高了分离系统的产量和可靠性。
结构说明:

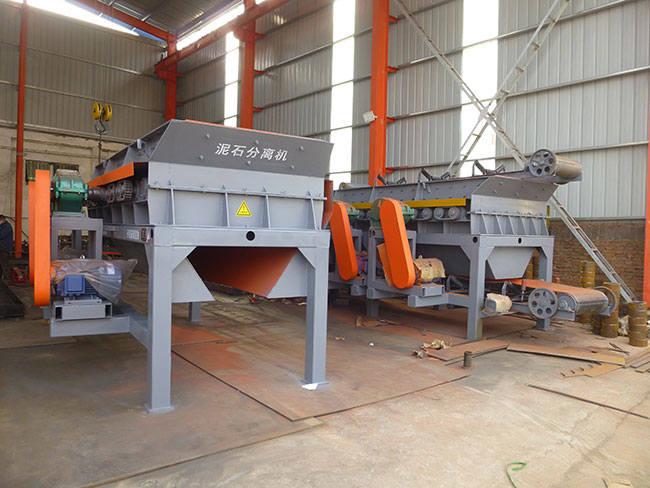

泥石分离机主要由箱体、箱体衬板、碟片、传动轴、调速电机、电机台座、链条链轮、支架等组成。
1、筛箱:由厚度不同的国标Q235钢板焊制而成,具有一定的强度和刚度,是筛机的主要组成部分。
2、衬板:采用耐磨锰板,用加强螺栓连接,更换方便。
3、碟片:采用加厚高锰材料,坚固耐磨。
4、调速电机:使用与维修方法详见振动电机使用说明书。
5、电机台座:安装电机,使用前连接螺钉必须拧紧,特别是新筛机试用前三天、必须反复紧固,以免松动。
6、传动:采用耐磨双链轮链条传动,传动效率高,运行稳定,使用周期长。
7、支架:由国标方钢和槽钢组成,支持着筛箱,安装时支柱必须垂直与地面,两支柱下面的槽钢应相互平行。
安装调试与使用:
该设备应固定在专用地基上,由预埋螺栓固定。如不打专用地基,应在工作台与设备机座之间敷设防振橡胶板,在使用前必须给设备配置安全可靠的接地保护线。
注意:设备安装到位后,开机前必须将运输时用来固定筛体和机座的装置拆掉。
新筛机安装好以后,应按以下要求检查:
1、闭合电源开关,确认电机同步反向旋转,进行10-20分钟空运转,设备在运行时如有异常声音,应迅速关机进行检查处理。设备运转正常后,可将少量需筛分的物料通过进料口设入筛机内,确认物料向出料口方向行进,然后逐渐增加到所需和所能承受的给料量。
2、筛分物料时,应在进料口将物料均匀投入,保证筛面上的物料均匀分布。物料下落时,不得有太大的冲击,以免损坏,特殊情况下(如物料粒度相差悬殊大、物料比重大等)应在进料口上加上链板给料机。
3、用户可根据筛机的间隙,物料比重不同来增减筛机的转速,使筛机达好的筛分效果。
4、设备在开停机前,筛面上不得有存留物料,需经常检查。
河南鑫龙重工泥石分离机适用范围
性能特点:
1、筛分精度高,效率高,处理量是相同体积传统设备的4倍,筛分效率1.5倍,单机生产能力可高达约2000-3000t/h。
2、采用变频驱动控制方式,动力小,能耗低,安全性及稳定性高,处理量可调体积小,不占空间,移动方便。
3、物料自动排出,可连续作业,在不同的工矿下可以起到输送、分离、筛分等功能,实现一机多用。
4、耐磨链轮,链式联动,张紧链条设计,运行稳定性极高,噪音低,易损件少,更换方便。
5、模块化装配,可根据物料情况加长或缩短,方便维护和结构调整。
技术参数
型号 | 功率(kw) | 轴间隙(mm) | 轴数量(根) | 入料粒度(cm) | 理论产量(t/h) | 参考重量(t) |
XLN0816 | 7.5-11 | 18-50 | 6-8 | ≤20 | 30-100 | 4 |
XLN1020 | 11-15 | 18-50 | 7-10 | ≤25 | 60-180 | 7 |
XLN1230 | 18.5-30 | 20-70 | 8-11 | ≤30 | 100-300 | 12 |
XLN1235 | 22-37 | 20-80 | 10-13 | ≤30 | 130-350 | 13 |
XLN1340 | 37-45 | 30-90 | 11-14 | ≤33 | 150-500 | 16 |
XLN1445 | 45-55 | 30-100 | 12-15 | ≤35 | 180-600 | 20 |
XLN1550 | 55-75 | 30-100 | 13-17 | ≤38 | 200-700 | 23 |
XLN1560 | 75-90 | 30-100 | 17-20 | ≤40 | 250-700 | 25 |
XLN1655 | 75-90 | 30-100 | 14-18 | ≤40 | 250-800 | 28 |
XLN1860 | 75-110 | 30-100 | 15-20 | ≤45 | 350-1000 | 35 |
XLN2060 | 88-120 | 30-200 | 15-20 | ≤50 | 500-1300 | 39 |
XLN2260 | 120-148 | 30-200 | 15-20 | ≤50 | 800-3000 | 44 |
注:可根据用户不同的物料来订制型号、分选粒度等要求。
