筛分设备

土石分离机

土石分离机又叫泥石分离机、多级联动滚轴筛、等厚滚轴筛、蝶形筛、拨动辊等,适用于泥石/砂石/矿石等各类石料,各类生活垃圾、各类商业/工业垃圾、煤炭、装潢/建筑废弃物、粘湿物料等分离工况,可以将按照不同的比重、尺寸、形状进行分类,从而降低后续分选设备的负荷

在线咨询全国热线
0373-6811555

 土石分离机又叫泥石分离机、多级联动滚轴筛、等厚滚轴筛、蝶形筛、拨动辊等,适用于泥石/砂石/矿石等各类石料,各类生活垃圾、各类商业/工业垃圾、煤炭、装潢/建筑废弃物、粘湿物料等分离工况,可以将按照不同的比重、尺寸、形状进行分类,从而降低后续分选设备的负荷。轴距与碟片决定了筛分尺寸的大小,选配尺寸非常广泛,并可根据物料组分、湿度等自动调节运行转数。既大大缓解了资源短缺的状况,又达到了资源回收利用的长效机制。

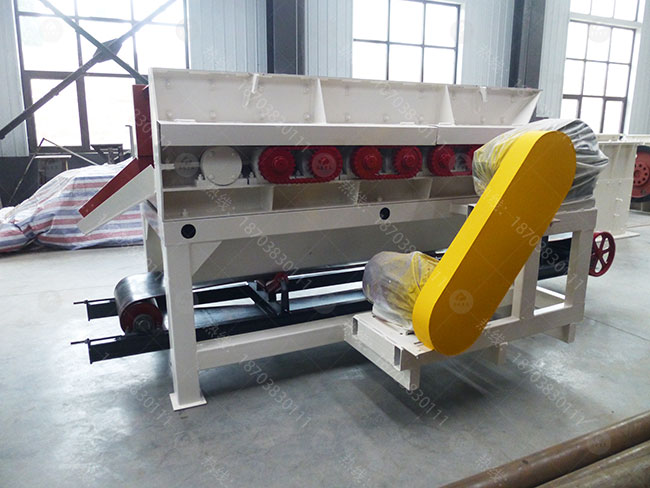

土石分离机

工作原理:

通过电机带动多级装置的联动轴,进行有规律的翻转运动,由滚轴上配置的碟盘用来搏动物料前进,筛面由很多根直线排布回转碟片构成,在滚轴上有相等的筛盘排布,滚轴通过齿轮带动轮链传动而旋转,其旋转方向与原料流动方向一致,轴与轴之间有间隙,确定分离物料的大小,镶嵌在轴上的不规则耐磨装置托起大粒度物料向前运动,因为筛轴是按各不相同的运行方向设计的,所以当材料在运行方向较高的地方运行时的速度较快;当材料在运行方向较低的地方运行时的速度较低缓。两种各不相同的速度运行下的材料,在筛面某一地方相汇时开始做轴向运作,达到了提高筛分的工作效率,小颗粒物料则落入分离机底部由皮带机送出。它克服了各种振动筛在筛分较湿物料时出现的筛网粘堵问题,提高了分离系统的产量和可靠性。

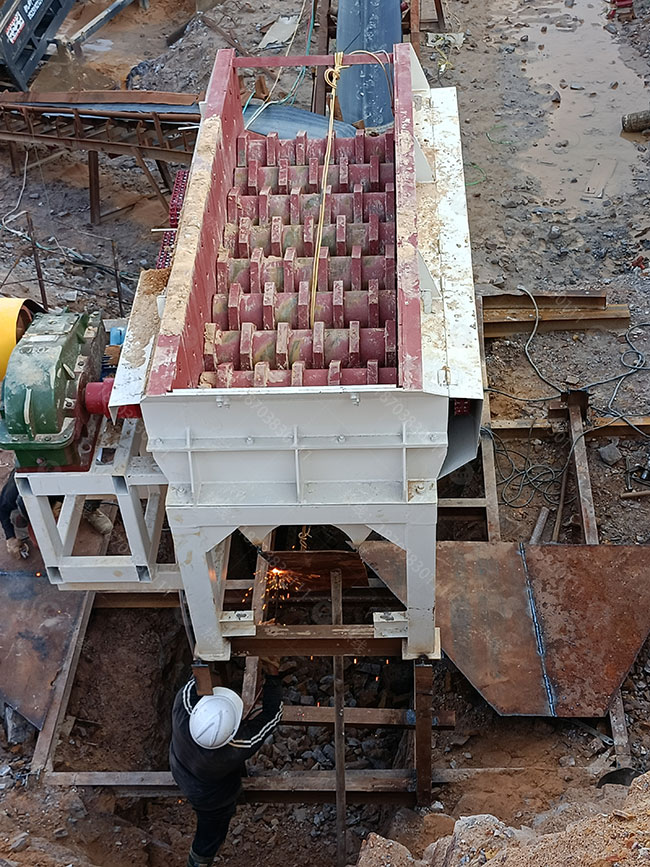

土石分离机


结构说明:

本筛机主要由箱体、箱体衬板、碟片、传动轴、调速电机、电机台座、链条链轮、支架等组成。
1、筛箱:由厚度不同的国标Q235钢板焊制而成,具有一定的强度和刚度,是筛机的主要组成部分。
2、衬板:采用耐磨锰板,用加强螺栓连接,更换方便。
3、碟片:采用加厚高锰材料,坚固耐磨。
4、调速电机:使用与维修方法详见振动电机使用说明书。
5、电机台座:安装电机,使用前连接螺钉必须拧紧,特别是新筛机试用前三天、必须反复紧固,以免松动造成事故。
6、传动:采用耐磨双链轮链条传动,传动效率高,运行稳定,维修率低。
7、支架:由国标方钢和槽钢组成,支持着筛箱,安装时支柱必须垂直与地面,两支柱下面的槽钢应相互平行。

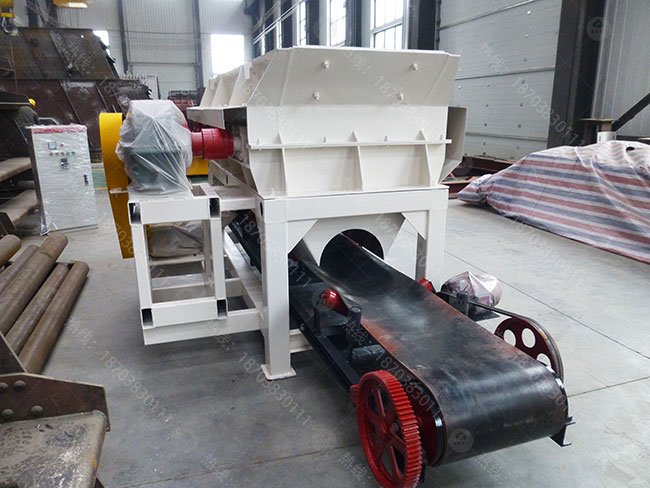

土石分离机

土石分离机优势

1、筛分精度高,效率高,处理量是相同体积传统滚筒筛的4倍,筛分效率更是滚筒筛的1.5倍,单机通过能力可高达2000-3000t/h。
2、采用变频驱动控制方式,动力小,能耗低,安全性及稳定性高,处理量可调体积小,不占空间,移动方便。
3、物料自动排出,可连续作业,在不同的工矿下可以起到输送、分离、筛分等功能,实现一机多用。
4、特制耐磨链轮,链式联动,张紧链条设计,运行稳定性极高,机械坚固耐用,噪音低,易损件少,更换方便。
5、运行稳定性高,筛分范围广,适用于泥石/砂石/矿石等各类石料等粘湿物料分离工况。

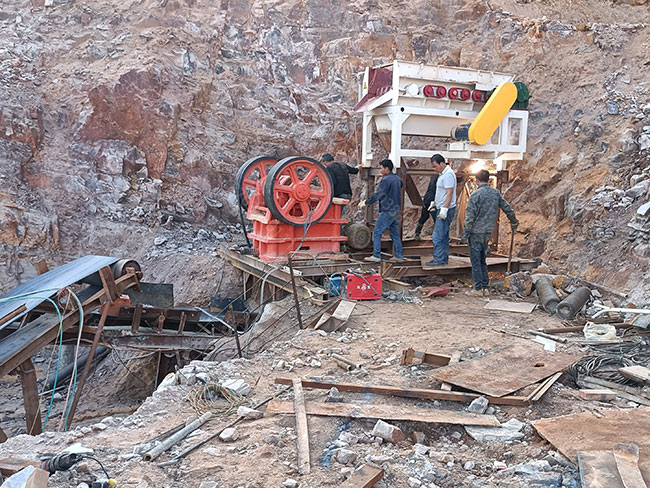

土石分离机

土石分离机技术参数

型号宽度(分米)长度(≈分米)轴数电机数功率(KW)总功率产量范围(T/H)
XLT-08060818061111154-144
XLT-0810083010118.518.590-240
XLT-101010301021122112-300
XLT-101210361221530135-360
XLT-121012301021530135-360
XLT-1212123612218.537162-432
XLT-121512451531545202-540
XLT-121612481622244216-576
XLT-130813240812222117-312
XLT-131013301021530146-390
XLT-13121336 12218.537175-468
XLT-131513451531545219-585
XLT-1318135418318.555.5263-702
XLT-1412143612218.537189-504
XLT-141514451531545236-630
XLT-141814541838.555.5283-756
XLT-1515154515318.555.5253-675
XLT-15181554183
2266303-810
XLT-1520156020418.574337-900
XLT-1525157825518.592.5337-900
XLT-1615164515318.555.570-720
XLT-1620166020418.574360-960
XLT-181518451532266500-1200
XLT-182018 602042288500-1200
XLT-1825187825522110500-1200
XLT-201520451533090800-3000
XLT-2020206020 430120800-3000
XLT-20302010030630180800-3000

注:可根据用户不同的物料来订制型号、分选粒度等。
